芳纶碳素混编盘根产品说明介绍
一、产品概述

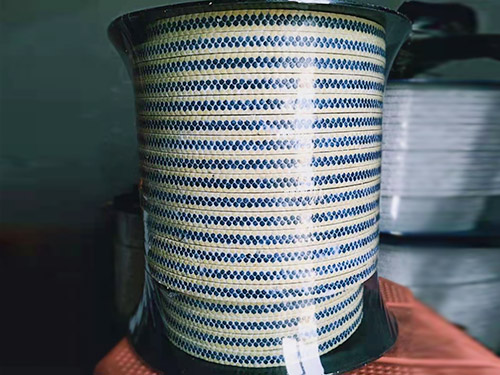

芳纶碳素混编盘根是一种由芳纶纤维和碳纤维混合编织而成的密封填料，又称芳纶碳纤维混编盘根、碳芳混编盘根或复合纤维盘根。它通过将芳纶纤维的高强度、高模量、耐磨损性能与碳纤维的耐高温、导热性好、自润滑性能相结合，形成综合性能优异的密封材料。芳纶碳素混编盘根广泛应用于化工、石油、制药、电力、冶金、船舶、造纸等行业的阀门、泵、反应釜、搅拌器等设备的填料函密封中，是高性能复合密封填料的代表产品之一。
芳纶碳素混编盘根属于复合编织密封填料的一种，与纯芳纶盘根、纯碳纤维盘根、四氟盘根相比，其最大的特点是强度高、耐磨性好、导热性好、耐温性高、自润滑性能好、使用寿命长。芳纶纤维提供高强度和耐磨性，碳纤维提供导热性和自润滑性能。芳纶碳素混编盘根适用于高温、高压、高速和含固体颗粒介质的密封，是泵类和搅拌设备密封的理想选择。
根据混编比例的不同，芳纶碳素混编盘根主要分为芳纶为主混编盘根和碳素为主混编盘根两大类。芳纶为主混编盘根强度高、耐磨性好，适用于高速高压工况；碳素为主混编盘根导热性好、自润滑性能好，适用于高温工况。根据编织结构的不同，可分为方形编织盘根和圆形编织盘根。根据浸渍剂的不同，可分为石墨浸渍混编盘根、二硫化钼浸渍混编盘根和硅油浸渍混编盘根。根据截面尺寸的不同，可分为3×3mm至50×50mm等多种规格。
二、工作原理与结构特征
芳纶碳素混编盘根的核心工作原理基于填料密封与复合增强。具体来说，它主要由以下五部分组成：
芳纶纤维：芳纶碳素混编盘根的骨架材料，由聚芳酰胺纤维制成。芳纶纤维具有极高的强度、高模量、耐高温、耐磨损和一定的耐腐蚀性。芳纶纤维是盘根的骨架，提供强度和耐磨性。芳纶纤维应柔软、均匀、无杂质。芳纶纤维的强度是钢丝的5~6倍，模量是钢丝的2~3倍。
碳纤维：芳纶碳素混编盘根的导热和自润滑材料，由聚丙烯腈纤维经碳化制成。碳纤维具有高导热性、高模量、耐高温、自润滑和一定的耐腐蚀性。碳纤维填充在芳纶纤维间，提供导热性和自润滑性能。碳纤维应均匀、致密、无杂质。
编织结构：芳纶碳素混编盘根的骨架结构，由芳纶纤维和碳纤维经编织机混合编织而成。编织结构有方形编织、斜纹编织和穿插编织等。编织结构决定盘根的强度、弹性和密封性能。编织结构应紧密均匀，无松散和断线。
浸渍剂：芳纶碳素混编盘根的辅助材料，浸渍在纤维中，用于改善导热性、润滑性和耐磨性。常用浸渍剂有石墨、二硫化钼和硅油等。浸渍剂可提高盘根的导热性，防止过热损坏；改善润滑性，降低摩擦系数；提高耐磨性，延长使用寿命。
截面形状：芳纶碳素混编盘根的截面形状，有方形和圆形等。方形盘根适用于大多数填料函；圆形盘根适用于小截面填料函。截面形状应根据填料函形状选择，确保密封效果。
工作时，芳纶碳素混编盘根被安装在阀门、泵或反应釜的填料函中，通过压盖施加预紧力，使盘根产生径向膨胀，紧贴轴或阀杆表面，形成密封。当轴或阀杆运动时，碳纤维的自润滑性能降低摩擦系数，减少磨损。芳纶纤维提供强度和耐磨性，碳纤维提供导热性和自润滑性能。芳纶碳素混编盘根的弹性补偿轴或阀杆的微小偏心和振动，保持密封效果。
三、主要技术特点与优势
强度高：芳纶纤维强度高、模量高，盘根强度远高于石棉盘根和四氟盘根。
耐磨性好：芳纶纤维耐磨性好，碳纤维自润滑性能好，盘根耐磨性优异。
导热性好：碳纤维导热性好，盘根导热性远优于纯芳纶盘根和四氟盘根，适用于高温工况。
耐温性高：使用温度范围为-100℃~+300℃，适用于高温工况。
自润滑性能好：碳纤维自润滑性能好，摩擦系数低，适用于高速旋转。
密封性能好：编织结构紧密均匀，密封性能好，泄漏量小。
使用寿命长：耐磨损、耐高温、导热好，使用寿命长。
安装方便：可切割成任意长度，安装方便。
适应性强：适用于阀门、泵、反应釜、搅拌器等多种设备。
四、选型与安装维护指南
选型要点：
介质类型：根据介质腐蚀性选择。一般介质选芳纶碳素混编盘根；中等腐蚀性介质选芳纶浸四氟混编盘根；强腐蚀性介质选纯四氟盘根。
介质温度：根据介质温度选择。高温选碳素为主混编盘根；中低温选芳纶为主混编盘根。
介质压力：根据介质压力选择。高压选芳纶为主混编盘根；中低压选碳素为主混编盘根。
运动速度：根据轴或阀杆运动速度选择。高速选碳素为主混编盘根；中低速选芳纶为主混编盘根。
设备类型：根据设备类型选择。阀门选方形盘根；泵选方形或圆形盘根；反应釜选方形盘根；搅拌器选方形盘根。
截面尺寸：根据填料函尺寸选择。盘根截面尺寸应与填料函尺寸匹配，确保密封效果。
浸渍剂选择：根据工况选择浸渍剂。石墨浸渍适用于高温；二硫化钼浸渍适用于高压；硅油浸渍适用于高速。
安装与维护：
安装前应检查盘根外观和尺寸，确认无缺陷和损伤。
安装前应清理填料函，去除旧盘根和杂物。
安装时应将盘根切割成合适长度，切口应呈45°斜角。
安装时应将盘根逐圈装入填料函，每圈切口错开90°~120°。
安装时应确保盘根安装平整，无扭曲和折叠。
安装后应均匀拧紧压盖螺栓，确保预紧力适中。
安装后应进行试运行，确认无泄漏。
定期检查盘根泄漏情况，发现泄漏应及时拧紧压盖螺栓或更换盘根。
定期检查盘根磨损情况，发现磨损严重应及时更换。
定期检查轴或阀杆表面，发现磨损或腐蚀应及时处理。
长期停用时，应松开压盖螺栓，防止盘根长期受压变形。
五、常见问题解答（FAQ）
Q1：芳纶碳素混编盘根和纯芳纶盘根有什么区别？我该选哪个？
A： 两者区别显著。芳纶碳素混编盘根由芳纶纤维和碳纤维混合编织而成，兼具芳纶的高强度、高耐磨性和碳纤维的高导热性、自润滑性能，适用于高温、高压、高速和含固体颗粒介质的密封；纯芳纶盘根由100%芳纶纤维制成，强度最高、耐磨性最好，但导热性一般、摩擦系数较高，适用于高速高压但温度不高的工况。选择建议：高温和高速工况选芳纶碳素混编盘根；高速高压但温度不高的工况选纯芳纶盘根。
Q2：芳纶为主混编盘根和碳素为主混编盘根有什么区别？
A： 两者区别显著。芳纶为主混编盘根强度高、耐磨性好，适用于高速高压工况；碳素为主混编盘根导热性好、自润滑性能好，适用于高温工况。选择建议：高速高压工况选芳纶为主混编盘根；高温工况选碳素为主混编盘根。
Q3：芳纶碳素混编盘根的安装有什么要求？
A： 安装时应注意以下要点：将盘根切割成合适长度，切口呈45°斜角；将盘根逐圈装入填料函，每圈切口错开90°~120°；确保盘根安装平整，无扭曲和折叠；均匀拧紧压盖螺栓，确保预紧力适中；进行试运行，确认无泄漏。注意：安装前应清理填料函，去除旧盘根和杂物。
Q4：芳纶碳素混编盘根出现泄漏怎么办？
A： 泄漏可能由以下原因引起：压盖螺栓松动、盘根磨损、轴或阀杆磨损、盘根安装不当。处理方法：均匀拧紧压盖螺栓；更换盘根；修复或更换轴或阀杆；重新安装盘根。注意：泄漏会导致介质损失和环境污染，应及时处理。
Q5：芳纶碳素混编盘根的使用温度范围是多少？
A： 芳纶碳素混编盘根的使用温度范围为-100℃~+300℃。芳纶纤维耐温性为-100℃~+280℃；碳纤维耐温性为-100℃~+300℃。注意：超过使用温度范围会导致盘根老化、变形和失效。
Q6：芳纶碳素混编盘根可以用于食品和制药行业吗？
A： 可以，但需选用食品级芳纶碳素混编盘根。食品级盘根采用食品级芳纶纤维、碳纤维和食品级润滑剂，不污染介质，适用于食品、制药和饮用水行业。注意：应确认盘根符合食品和制药行业卫生要求，定期检查和更换盘根，防止盘根老化脱落污染介质。
Q7：芳纶碳素混编盘根的截面尺寸如何选择？
A： 盘根截面尺寸应根据填料函尺寸选择。盘根截面尺寸应与填料函尺寸匹配，确保密封效果。常用截面尺寸有3×3mm、5×5mm、6×6mm、8×8mm、10×10mm、12×12mm等。建议：测量填料函宽度和深度，选择合适的截面尺寸。截面尺寸过大或过小都会影响密封效果。
六、结语
芳纶碳素混编盘根作为复合编织密封填料的重要类型，以其强度高、耐磨性好、导热性好、耐温性高、自润滑性能好、使用寿命长等卓越性能，在化工、石油、制药、电力、冶金、船舶、造纸等行业的阀门、泵、反应釜、搅拌器等设备中发挥着重要作用。正确的选型、精心的安装以及科学的维护，是发挥其优良性能、延长使用寿命的关键。我们建议用户在实际应用中，严格遵循产品手册和相关标准，并结合具体工况咨询专业技术人员，以确保芳纶碳素混编盘根长期高效运行，为设备密封提供可靠保障。
